Тy-160

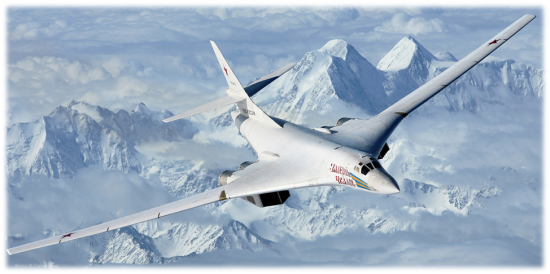

Стратегический бомбардировщик ТУ-160, так называемый «Белый лебедь» или Blackjack (дубинка) по натовской терминологии, представляет уникальный самолет. Это основа ядерной мощи современной России. ТУ-160 имеет превосходные технические характеристики: это самый грозный бомбардировщик, который может нести также крылатые ракеты. Это самый большой сверхзвуковой и грациозный самолет в мире. Разработан в 1970-1980-х годах в ОКБ Туполева и имеет крыло изменяемой стреловидности. На вооружении состоит с 1987 года.

Бомбардировщик ТУ-160 стал «ответом» на программу AMSA («Развитый пилотируемый стратегический самолет») США, в рамках которой был создан небезызвестный B-1 Lancer. Ракетоносец ТУ-160 почти по всем характеристикам значительно опережал своих основных конкурентов Lancer′ов. Скорость ту 160 выше в 1,5 раза, максимальная дальность полета и боевой радиус настолько же больше. А тяга двигателей почти вдвое мощнее. При этом никакое сравнение не выдерживают «невидимки» B-2 Spirit, у которых в угоду малозаметности в жертву принесли буквально все, включая дистанцию, стабильность полета и грузоподъемность.

Особенности конструкции

1.    Самолет «Белый лебедь» создавался с широким применением апробированных решений по уже построенным в КБ машинам: Ту-142МС, Ту-22М и Ту-144, а некоторые узлы, агрегаты и часть систем перешли в самолет без изменений. «Белый лебедь» имеет конструкцию, в которой широко применяются композиты, нержавеющая сталь, алюминиевые сплавы В-95 и АК-4, титановые сплавы ВТ-6 и ОТ-4.

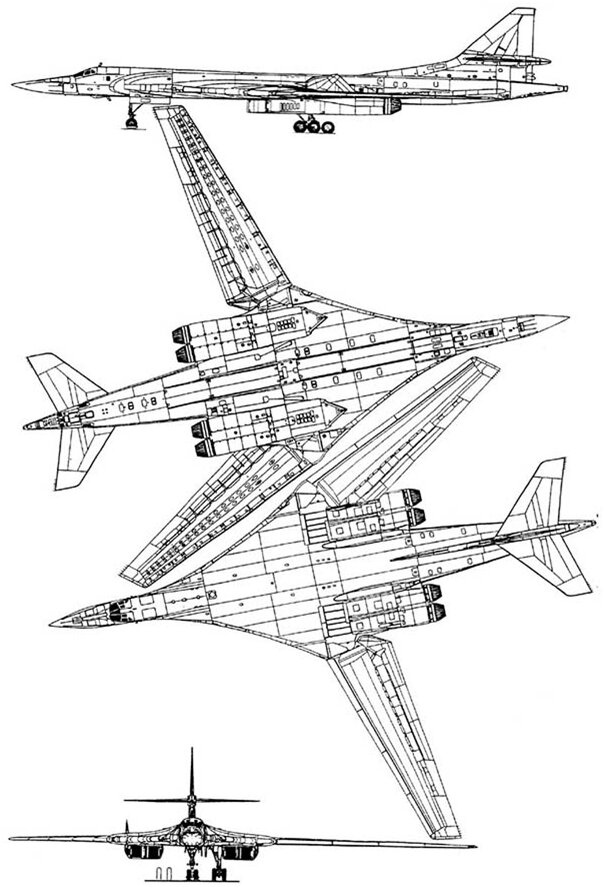

2.    Самолет «Белый лебедь» представляет интегральный низкоплан с крылом изменяемой стреловидности, цельноповоротными килем и стабилизатором, трехопорным шасси. Механизация крыла включает двухщелевые закрылки, предкрылки, для управления по крену используются флапероны и интерцепторы. Четыре двигателя НК-32 смонтированы в нижней части фюзеляжа попарно в мотогондолах. В качестве автономного энергоузла используется ВСУ ТА-12.

3.    Планер имеет интегральную схему. В технологическом отношении он из шести главных частей, начиная с Ф-1 до Ф-6. В негерметичной носовой части в радиопрозрачном обтекателе установлена антенна РЛС, за ним располагается негерметичный отсек радиооборудования. Неразъемная центральная часть бомбардировщика длиной 47,368 м включает фюзеляж, куда входит кабина экипажа и два грузоотсека. Между ними располагается неподвижная часть крыла и кессон-отсек центроплана, хвостовая часть фюзеляжа и гондолы двигателей. Кабина представляет единый гермоотсек, где кроме рабочих мест экипажа, находится электронное оборудование самолета.

4.    Крыло на бомбардировщике изменяемой стреловидности. Крыло при минимальной стреловидности имеет размах в 57,7 м. Система управления и поворотный узел в общем аналогичны Ту-22М, однако они пересчитаны и усилены. Крыло кессонной конструкции, в основном выполнено из алюминиевых сплавов. Поворотная часть крыла двигается с 20 до 65 градусов по передней кромке. По задней кромке установлены трехсекционные двухщелевые закрылки, по передней кромке — четырехсекционные предкрылки. Для управления по крену стоят шестисекционные интерцепторы, а также флаппероны. Внутренняя полость крыла используется в качестве топливных баков.

5.    На самолете стоит автоматическая электродистанционная бортовая система управления с дублированием механической проводкой и четырекратным резервированием. Управление — сдвоенное, установлены ручки, а не штурвалы. Самолет по тангажу управляется с помощью цельноповоротного стабилизатора, по курсу — цельноповоротным килем, по крену – интерцепторами и флаперонами. Навигационная система – двухканальная К-042К.

6.    «Белый лебедь» — один из наиболее комфортных боевых самолетов. В течение 14-часового полета у пилотов имеется возможность встать и размяться. Также на борту имеется кухня со шкафом, позволяющим разогревать пищу. Есть и туалет, которого ранее на стратегических бомбардировщиках не было. Именно вокруг санузла во время передачи самолета военным произошла настоящая война: они не желали принимать машину, так как конструкция санузла была несовершенной.

Технические характеристики

ТУ-160 имеет следующие технические характеристики:

  • Экипаж: 4 человека.
  • Длина составляет 54,1 м.
  • Размах крыла составляет 55,7/50,7/35,6 м.
  • Высота составляет 13,1 м.
  • Площадь крыла составляет 232 м².
  • Масса пустого самолета составляет 110 000 кг.
  • Нормальная взлетная масса составляет 267 600 кг.
  • Максимальная взлетная масса составляет 275 000 кг.
  • Тип двигатели 4×ТРДДФ НК-32.
  • Тяга максимальная составляет 4×18 000 кгс.
  • Тяга на форсаже составляет 4×25 000 кгс.
  • Масса топлива составляет 148 000 кг.
  • Предельная скорость на высоте составляет 2230 км/ч.
  • Крейсерская скорость составляет 917 км/ч.
  • Дальность максимальная без дозаправки составляет 13 950 км.
  • Дальность практическая без дозаправки составляет 12 300 км.
  • Боевой радиус составляет 6000 км.
  • Продолжительность полета составляет 25 ч.
  • Практический потолок составляет 21 000 м.
  • Скороподъемность составляет 4400 м/мин.
  • Длина разбега/пробега составляет 900/2000 м.
  • Нагрузка на крыло при нормальной взлетной массе составляет 1150 кг/м².
  • Нагрузка на крыло при максимальной взлетной массе составляет 1185 кг/м².
  • Тяговооруженность при нормальной взлетной массе составляет 0,36.
  • Тяговооруженность при максимальной взлетной массе составляет 0,37.
