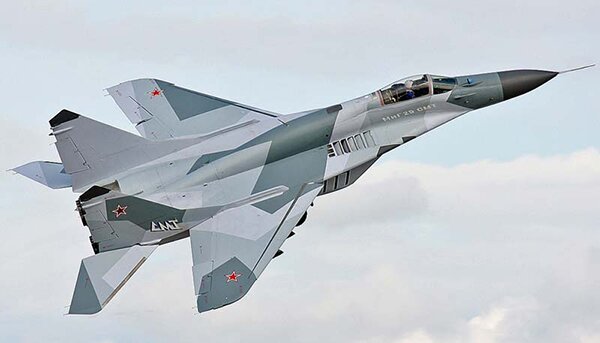

МиГ-29

Первые наработки и чертежи по созданию легкого фронтового истребителя новейшего поколения начались в конце 1960-х. СССР в 1969 году узнал о программе ВВС США F-X. Руководство СССР осознало, что новейший американский самолет значительно превосходит существующие советские истребители. Стоявший тогда на вооружении МиГ-21 был современным истребителем, однако он уступал в бою по вооружению, дальности полета и возможности совершенствования. МиГ-23 был достаточно быстрым, однако недостаточно поворотливым и маневренным в ближнем воздушном бою. Требовался высокотехнологический и сбалансированный истребитель с отличной поворотливостью в бою.

В 1969 году объявили конкурс на разработку и создание подобного самолета ПФИ. Будущий самолет получил следующие тактико-технические требования:

  • большой радиус действия;
  • быстрый взлет, возможность применения коротких взлетно-посадочных полос;
  • превосходная поворотливость;
  • надежный и неприхотливый двигатель;
  • тяжелое вооружение;
  • скорость выше 2М.

Аэродинамическое проектирование нового перспективного фронтового истребителя выполнял ЦАГИ вместе с КБ Сухим. В конкурсе также приняли участие КБ Яковлева и КБ Сухого, в том числе показали свои чертежи Гуревич и Микоян. Победителем признали ОКБ «МиГ».

Однако в 1971 году стало понятно, что самолет ПФИ слишком дорог под потребности ВВС. Поэтому проект поделили на ТПФИ и ЛПФИ. Чертежи под тяжелый самолет стало разрабатывать КБ Сухого, а за разработку легкого отвечал Микоян. К работе над ЛПФИ приступили в 1974 году. Результатом работ стал Продукт 9, который получил обозначение МиГ-29А. В 1977 году он совершил первый полет.

Серийное создание из-за задержек, вызванных потерей двух прототипов, было развернуто лишь в 1982 году на заводе № 30 «Знамя труда» г. Москва. В августе 1983 года серийные МиГ-29Б стали поставлять на авиабазу Кубинка на вооружение. Самолет успешно прошел государственную приемку в 1984 году, затем начались его поставки на вооружение во фронтовую авиацию. К 1985 году два авиаполка с самолетами МиГ-29 были полностью укомплектованы.

МиГ-29 в 1988 году был представлен на авиасалоне в Фарнборо, где он поразил западных обозревателей. Двигатель РД-33 позволял демонстрировать быстрый взлет, выдающуюся подвижность и высокие ттх, но имел повышенную дымность. МиГ-29 активно экспортировался и принимался на вооружение во множестве стран. Впоследствии было разработано и произведено множество различных модификаций истребителя, в том числе и палубные. МАПО им. П. В. Дементьева было выпущено примерно 1200 истребителей МиГ-29. К тому же почти 200 МиГ-29УБ было произведено заводом в Нижнем Новгороде. Сегодня модернизация МиГ 29 и производство МиГ-29КУБ и МиГ-29К ведется на РСК «МиГ» в подмосковных Луховицах.

Технические характеристики

  • Размах крыла – 11,36 м.
  • Длина самолета вместе со штангой ПВД составляет 17,32 м.
  • Высота самолета составляет 4,73 м.
  • Площадь крыла составляет 38,06 м2.
  • Масса пустого самолета составляет 10900 кг.
  • Нормальная взлетная масса самолета составляет 15300 кг.
  • Максимальная взлетная масса самолета составляет 18100 кг.
  • Внутреннее топливо — 4300 л.
  • Топливо ПТБ — 1500 л.
  • Двигатель – 2хТРДДФ РД-33.
  • Тяга максимальная — 2х5040 кгс.
  • Тяга форсированная — 2х8300 кгс.
  • Максимальная скорость на высоте составляет 2450 км/ч.
  • Максимальная скорость у земли составляет 1500 км/ч.
  • Практическая дальность на большой высоте составляет 1430 км.
  • Практическая дальность на малой высоте составляет 710 км.
  • Практическая дальность с ПТБ составляет 2100 км.
  • Максимальная скороподъемность составляет 19800 м/мин.
  • Практический потолок составляет 18000 м.
  • Максимальная эксплуатационная перегрузка – 9 g.
  • Экипаж – 1 человек.



Чемпион по маневру

МиГ-29 отличается уникальными летными ттх, что предопределяет:

  • прекрасно спроектированный планер;
  • мощный двигатель РД-33;
  • крыло большой площади и прекрасная аэродинамика.

В результате истребитель показывает следующие уникальные технические характеристики:

  • быстрый взлет;
  • высокую скорость и маневренность, как в горизонтальной, так и в вертикальной плоскостях;
  • прохождение виражей с малыми радиусами;
  • выполнение уникальных фигур пилотажа. МиГ-29 в частности выполняет «сваливание на хвост»;
  • высокая скороподъемность, равная 330 м/с.

В результате в воздушном бою МиГ-29 показывал великолепные технические характеристики и был вне конкуренции. Еще одним достоинством данной машины является относительная неприхотливость в обслуживании, а также способность производить взлет с коротких малоподготовленных полос.

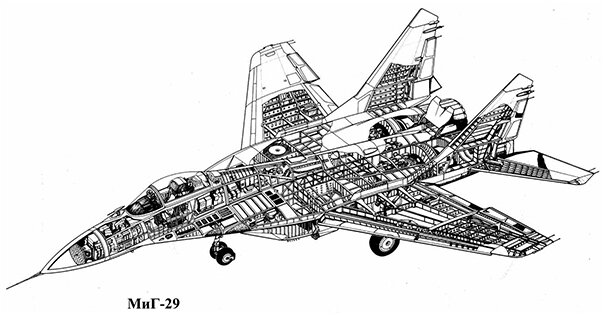

Особенности конструкции

  1. МиГ-29 выполнен с разнесенными двигателями по интегральной аэродинамической схеме, двухкилевым оперением и низкорасположенным крылом. Планер в основном выполнен из стали и алюминиевых сплавов, также применяются композитные материалы и титан.
  2. Угол стреловидности крыла составляет 42 град. по передней кромке, на крыле имеются отклоняемые носки, элероны и щелевые закрылки. Кили имеют внешний «развал» в 6 градусов и обшивку из углепластика. Стабилизатор дифференциально отклоняемый и цельноповоротный. Шасси трехопорное с двухколесной передней и одноколесными основными стойками.
  3. В самолете используется двигатель ТРДДФ РД-33. Есть газотурбинный энергоузел ГТДЭ-117, обладающий мощностью 66,2 кВт. На взлете и посадке регулируемые воздухозаборники закрываются защитными панелями, в результате забор воздуха осуществляется посредством пятисекционных верхних входов. Топливная система включает два крыльевых и пяти фюзеляжных баков суммарной емкостью 4300 л. Имеется возможность подвески двух крыльевых ПТБ и фюзеляжного ПТБ (1150 л + 1500 л).
  4. На истребителе установлена САУ-451, система автоматического управления, а также СОС-3М, система ограничительных сигналов. Вооружение управляется системой СУВ-29, которая включает радиолокационный прицельный комплекс БЦВМ Ц100 и РЛПК-29 (Н0-19 «Сапфир-29»).
  5. Кабина пилота оснащена комплексом ОЭПрНК-29, который включает ОЭПС-29, система управления БЦВМ Ц-100, СУО-29, навигационная система СН-29. Система индикации с фотоконтрольным прибором расположена на лобовом стекле. Также в систему входят аппаратура КРУ Э502-20 «Бирюза», система выброса ложных целей ППИ-26, «Гардения-1ФУ», станция радиоэлектронных помех, СПО-15ЛМ «Берёза».
  6. Кабина пилота оснащена катапультным креслом К-36ДМ. Катапультируемое кресло дает возможность покинуть машину в критической ситуации даже на нулевой высоте. Именуемая пилотами «Рита», система речевой индикации, предупреждает об угрозе со стороны противника и опасном режиме полета, выдавая речевые сообщения женским голосом типа: «сзади противник» или «слишком низкий заход на совершение посадки».
